Интерфейсные решения HART Pepperl+Fuchs Мультиплексор HIDMUX2700

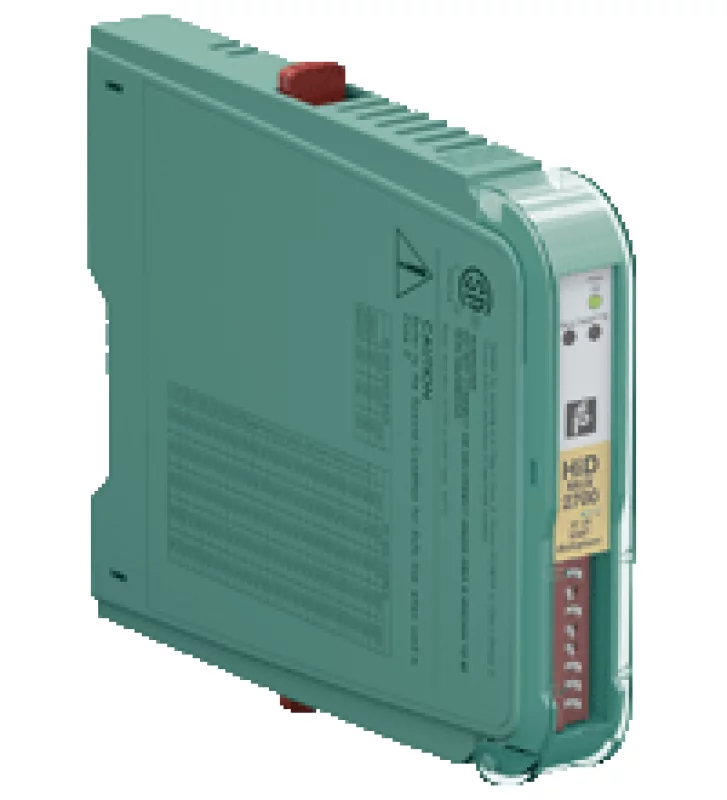

Мультиплексор HIDMUX2700
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Доставка до транспортной компании вашего города, БЕСПЛАТНО!
Доставка
Стоимость доставки
Как заказать?
Способы оплаты
Наличный и безналичный расчет
Гарантия и возврат
Официальная гарантия от производителя
Производитель: Pepperl+Fuchs
Единица измерения: шт.
Техническое описание HiDMux2700
Параметры функциональной безопасности
Уровень целостности безопасности (SIL) SIL 3
Поставка
соединение SL1: 1a, 1b (-); 2a, 2b (+)
Номинальное напряжение 20.4 ... 30 V DC через плату терминации
Номинальный ток 28 мА при 24 В, RS-485, ток покоя
Рассеяние мощности 0,7 Вт при 24 В
Сигнальные каналы HART (не искробезопасные)
Количество каналов 32
Соответствие Вход полевого устройства HART (версия 5-7)
Диапазон сигналов 0,12 В pp <сигнал <1,5 В pp
Ток утечки <3 мкА при -20 ... 85 ° С (-4 ... 185 ° F)
Замыкающий резистор внешний стандарт 230 ... 500 Ом (возможно до 1000 Ом)
Выходное напряжение ≥ 400 мВ сс (с указанным выше сопротивление терминатора)
Выходное сопротивление 100 Ом или меньше, емкостная муфта
Изоляция постоянного тока двойной конденсатор каждого канала
Постоянное напряжение до 30 В
Входное сопротивление > 5 кОм, согласно спецификации HART
Диапазон входного напряжения 0.12 ... 1.5 V ss
Постоянное напряжение Максимум. 30 В
Зажим дифференциального режима ± 5,2 В, для переходных или переменного тока
Зажим общего режима ± 10 В, для переходных или переменного тока
Уровень обнаружения несущей сигнал> 0,12 В pp , активированный
сигнал обнаружения несущей <0,08 В pp , обнаружение несущей не активировано
Амплитуда передачи 200 Ом, 0,43 В pp <сигнал <0,49 В pp
500 Ом, 1,1 В pp <сигнал <1,2 В pp
Тип устройства DC изолированное устройство шины
полное сопротивление высокий импеданс
Тип линии передачи данных HART первичный и вторичный
Многопоточная поддержка полей опция доступна по запросу
Интерфейс
Скорость передачи 9600 Мбит / с, 19200 Мбит / с или 38400 Мбит / с, выбирается через коммутатор
Адрес 1 ... 31, регулируемый через DIP-переключатель
Тип RS-485, дифференциальная пара и заземление
Топология многоточечное соединение с ведущим / ведомым
Гальваническая изоляция
Интерфейс / источник питания 500 В эфф
Интерфейсные / полевые каналы 1000 В эфф
Каналы питания / полевые каналы 1000 В эфф
Индикаторы / настройки
Элементы отображения Светодиоды
LED PWR ON (питание), один зеленый светодиод
HART TX (передача HART), один желтый светодиод
LED FAULT (ошибка провода), один красный светодиод
Элементы управления DIP-переключатели со стороны корпуса для:
- адрес подчиненного устройства
- скорость передачи
- включение / выключение режима тестирования
конфигурация через DIP-переключатели
этикетирование пространство для маркировки спереди
Соответствие директив
Электромагнитная совместимость
Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты)
Соответствие
Электромагнитная совместимость NE 21: 2012
Для получения дополнительной информации см. Описание системы.
Степень защиты IEC 60529: 2001
Условия окружающей среды
Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F)
Относительная влажность 5 ... 95%, без конденсации
Механические характеристики
Степень защиты IP20
Вес 140 гр.
Габаритные размеры 18 x 106 x 128 мм
монтаж на терминальной плате
