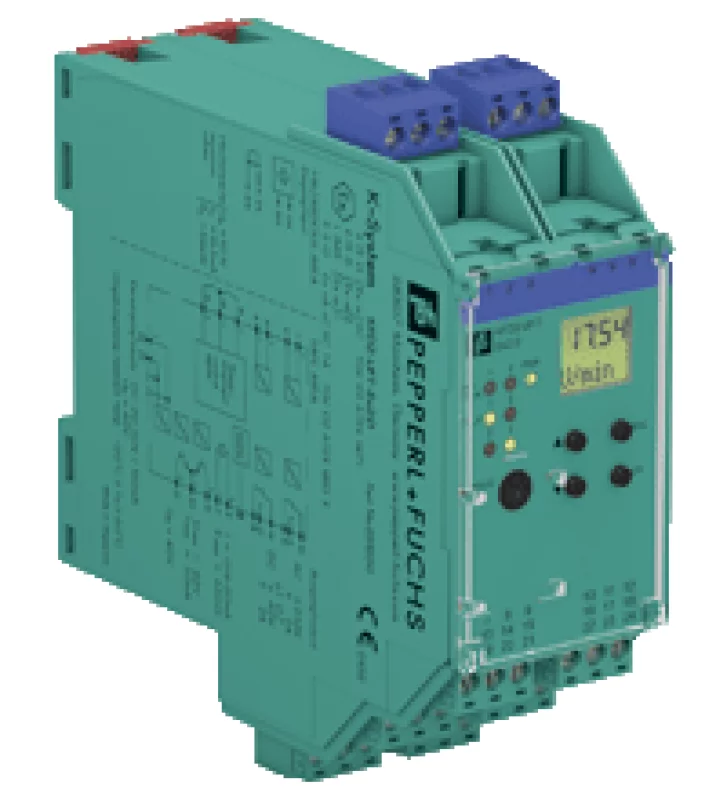

Частотный преобразователь Pepperl+Fuchs KFD2-UFT-EX2.D
- • Бесплатная доставка по РФ
- • Гарантия
- • Срок поставки от 7 дней на заказные позиции
- • Ремонт и обслуживание
- • Указана информационная стоимость. За точной стоимостью обращайтесь по E-mail: info@promtekservis.ru
Технические характеристики KFD2-UFT-Ex2.D
Питание | По шине Power Rail или клеммы 23+, 24- |
Номинальное напряжение | 20 ... 30 V DC |
Номинальный ток | ок. 130 мА |
Потери мощности | 2,2 Вт |
Потребляемая мощность | 2,5 Вт |
Вход |
|
Подключение | Вход I: Клеммы 1+, 3- Вход II: Клеммы 4+, 6- Вход III: Клеммы 13+, 14 (управление вход 1) Вход IV: Клеммы 15+, 14 (управление вход 2) |
Вход I, II | 2-проводной датчик, датчик в соотв. для EN 60947-5-6 (NAMUR) или механический контакт |
Напряжение холостого хода / короткого замыкания | 8,2 В / 10 мА |
Длительность импульса | ≥ 250 мкс, ≥ 125 мкс |
Контроль ошибки | I ≤ 0,15 мА; короткого замыкания I> 6,5 мА |
Вход III, IV |
|
Активный / пассивный | I > 4 мА (для мин. 100 мс) / I <1,5 мА |
Напряжение холостого хода / короткого замыкания | 18 В / 5 мА |
Выход |
|
Подключение | Выход I: Клеммы 10, 11, 12 Выход II: Клеммы 16, 17, 18 Выход III: Клеммы 19+, 20- Выход IV: Клеммы 21+, 20- Выход V: Клеммы 7-, 8+ |
Выход I, II | сигнал, реле |
Контактная нагрузка | 250 V AC / 2 / COS φ ≥ 0,7; 40 V DC / 2 |
Ресурс | 5 х 107 циклов переключения |
Задержка срабатывания | ≈ 20 мс |
Выход III и IV | сигнал, электронный выход, пассивный |
Контактная нагрузка | 40 V DC |
Уровень сигнала | 1 сигнал: (внешнее напряжение) - 2,5 V макс. 10 мА или 3 V макс. для 100 мА (100 мА, защита от короткого замыкания) -2,5 V (50 мА, короткое замыкание / перегрузка доказательство) 0-сигнал: выключен (в выключенном состоянии ток ≤ 10 мкА) |
Выход V | аналоговый |
Диапазон тока | 0 ... 20 мА или 4 ... 20 мА |
Напряжение разомкнутой цепи | макс. 24 V DC |
Нагрузка | макс. 650 Ом |
Сигнал об ошибке | При I ≤ 3,6 мА (обрыв линии), и при I ≥ 21,5 мА (в соотв. NAMUR NE43) |
Интерфейс | RS 232 |
Механические данные | |
Размеры (мм) | 40 x 119 x 115 |
Вес | 300 г. |
Уровень защиты | IP20 |
